Cảm biến tốc độ thấp JAQUET

Cảm biến tốc độ thấp JAQUET

JAQUET  là thương hiệu công nghệ có nguồn gốc Thụy Sĩ, chuyên sâu về cảm biến tốc độ, đo tốc độ quay và giám sát máy quay.

JAQUET từng hoạt động như một doanh nghiệp kỹ thuật độc lập có trụ sở tại Basel, Thụy Sĩ.

Năm 2016, TE Connectivity mua lại JAQUET Technology Group nhằm mở rộng danh mục công nghệ cảm biến tốc độ.

Theo TE Connectivity, JAQUET tập trung vào các thị trường như phát điện, đường sắt, hàng hải, động cơ, thủy lực và máy móc công nghiệp. TE Connectivity

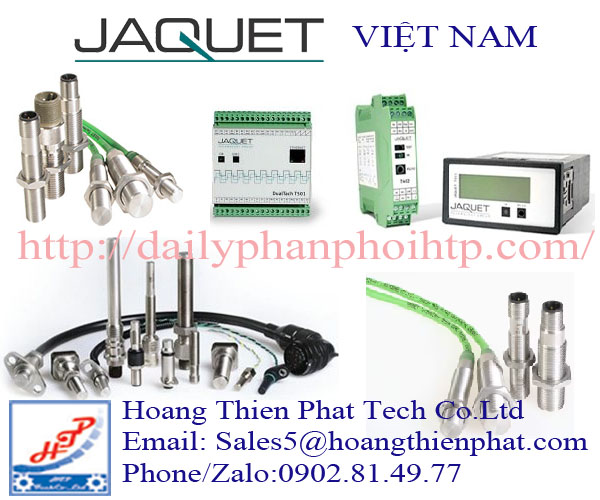

JAQUET Việt Nam không chỉ cung cấp nhiều loại cảm biến thông thường.

Hãng tập trung rất sâu vào việc đo tốc độ của các chi tiết quay, đặc biệt trong môi trường nhiệt độ cao, rung động mạnh hoặc yêu cầu độ ổn định tín hiệu cao.

Một trục quay nhanh không cho phép người vận hành nhìn trực tiếp tốc độ bằng mắt.

Turbine, máy nén, động cơ hay turbocharger đều cần một tín hiệu đáng tin cậy để hệ thống điều khiển biết chính xác thiết bị đang quay như thế nào.

Đó chính là lĩnh vực mà JAQUET  phát triển chuyên sâu trong nhiều năm.

Các sản phẩm của JAQUET cung cấp bao gồm:

Cảm biến tốc độ cao JAQUET

Cảm biến tốc độ cao JAQUET là nhóm thiết bị được phát triển cho những cơ cấu quay có tốc độ lớn

Nơi cảm biến thông thường có thể không đáp ứng tốt về tần số, độ ổn định tín hiệu hoặc khả năng chịu nhiệt.

JAQUET nổi bật trong các ứng dụng như turbine, turbocharger, compressor, động cơ tốc độ cao và các hệ thống truyền động yêu cầu theo dõi tốc độ liên tục.

Trong nhiều máy công nghiệp, tốc độ quay chỉ ở mức vài trăm hoặc vài nghìn vòng mỗi phút.

Tuy nhiên, turbine, turbocharger và một số compressor có thể hoạt động ở tốc độ cao hơn rất nhiều.

Khi tốc độ tăng, yêu cầu dành cho cảm biến cũng thay đổi. Sensor phải phát hiện được tín hiệu ở tần số cao, duy trì độ ổn định và tránh mất xung.

Cảm biến tốc độ cao JAQUET được thiết kế cho chính những tình huống này.

Thiết bị giúp hệ thống điều khiển theo dõi tốc độ thực tế của trục quay và cung cấp dữ liệu cho PLC, ECU, DCS hoặc bộ bảo vệ máy.

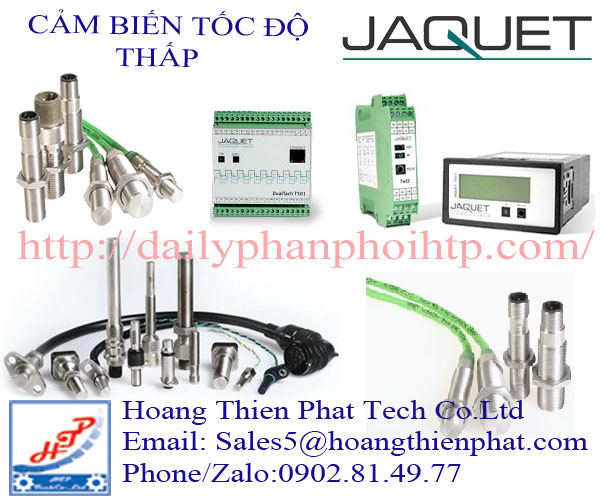

Cảm biến tốc độ thấp JAQUET

Nhiều máy công nghiệp không vận hành ở tốc độ hàng nghìn vòng mỗi phút. Một số thiết bị chỉ quay chậm nhưng vẫn yêu cầu hệ thống điều khiển nhận biết chính xác từng trạng thái.

Băng tải là ví dụ điển hình. Khi motor vẫn hoạt động nhưng dây băng bị trượt, tốc độ thực tế có thể giảm mạnh.

Nếu hệ thống không phát hiện kịp thời, vật liệu có thể ùn tắc hoặc gây lỗi dây chuyền.

Cảm biến tốc độ thấp JAQUET giúp PLC nhận biết những thay đổi này thông qua tín hiệu xung.

Khác với cảm biến tốc độ cao dùng cho turbine hoặc turbocharger, cảm biến tốc độ thấp cần duy trì tín hiệu ổn định ngay khi trục mới bắt đầu quay.

Đây là lý do các công nghệ Hall Effect của JAQUET được sử dụng nhiều trong nhóm ứng dụng này.

JAQUET không chỉ quan tâm đến việc đo số vòng trên phút. Thiết bị còn có thể giúp hệ thống xác định máy đang quay, quay chậm bất thường hay đã dừng hoàn toàn.

Cảm biến tốc độ thấp JAQUET hoạt động bằng cách nhận biết sự thay đổi của từ trường khi bánh răng hoặc bánh cực từ quay ngang qua đầu cảm biến.

Từ sự thay đổi này, cảm biến tạo ra chuỗi xung điện có tần số tỷ lệ trực tiếp với tốc độ quay của trục.

Nguyên lý hoạt động chi tiết của Cảm biến tốc độ thấp JAQUET:

Giai đoạn 1: Tạo vùng từ trường tại đầu cảm biến

Bên trong Cảm biến tốc độ thấp JAQUET có phần tử Hall kết hợp với hệ thống từ trường định thiên. Từ trường này được duy trì liên tục tại đầu cảm biến để tạo vùng phát hiện.

Phía trước cảm biến thường là bánh răng bằng vật liệu sắt từ. Khi bánh răng quay, lần lượt phần đỉnh răng và khe răng đi qua vùng cảm nhận.

Sự thay đổi hình dạng bề mặt kim loại làm mật độ từ trường tại đầu cảm biến thay đổi theo.

Đây là bước đầu tiên để cảm biến nhận biết chuyển động quay.

Giai đoạn 2: Phần tử Hall phát hiện sự thay đổi từ trường

Khi một răng kim loại tiến đến gần đầu cảm biến, từ trường tập trung mạnh hơn tại vùng cảm nhận. Phần tử Hall bên trong ghi nhận sự thay đổi này và tạo ra tín hiệu điện tương ứng.

Khi răng đi qua và khe răng xuất hiện trước cảm biến, từ trường lại thay đổi. Phần tử Hall tiếp tục tạo ra một trạng thái tín hiệu khác.

Như vậy, mỗi lần chuyển đổi từ răng sang khe hoặc từ khe sang răng sẽ tạo ra một thay đổi điện bên trong cảm biến.

Với các dòng JAQUET sử dụng Differential Hall Effect, cảm biến so sánh sự khác biệt từ trường giữa hai vùng cảm nhận.

Cách này giúp việc xác định cạnh răng rõ hơn và ổn định hơn khi tốc độ quay thấp.

Giai đoạn 3: Tín hiệu Hall được khuếch đại

Tín hiệu ban đầu từ phần tử Hall có mức điện nhỏ nên chưa phù hợp để truyền trực tiếp về PLC hoặc bộ giám sát.

Mạch điện tử bên trong Cảm biến tốc độ thấp JAQUET sẽ khuếch đại tín hiệu này. Mục đích là làm cho sự khác biệt giữa trạng thái có răng và trạng thái có khe trở nên rõ ràng hơn.

Nhờ quá trình khuếch đại, ngay cả khi trục quay rất chậm, tín hiệu vẫn có thể được xử lý ổn định.

Đây là điểm quan trọng của cảm biến Hall chủ động so với cảm biến cảm ứng từ thụ động.

Với cảm biến thụ động, khi tốc độ giảm quá thấp thì điện áp sinh ra cũng giảm mạnh. Trong khi đó, cảm biến Hall JAQUET vẫn được cấp nguồn và chủ động xử lý tín hiệu.

Giai đoạn 4: Mạch Trigger chuyển tín hiệu thành xung vuông

Sau khi khuếch đại, tín hiệu được đưa qua mạch trigger.

Mạch trigger có nhiệm vụ xác định ngưỡng chuyển trạng thái. Khi tín hiệu vượt ngưỡng, đầu ra chuyển từ LOW sang HIGH. Khi tín hiệu giảm xuống dưới ngưỡng, đầu ra chuyển từ HIGH về LOW.

Kết quả cuối cùng là cảm biến tạo ra tín hiệu xung vuông.

Xung vuông có cạnh tín hiệu rõ ràng nên PLC hoặc bộ giám sát có thể đếm chính xác từng lần bánh răng đi qua đầu cảm biến.

Nếu bánh răng có 60 răng thì mỗi vòng quay sẽ tạo ra khoảng 60 chu kỳ tín hiệu. Khi trục quay càng nhanh, các xung xuất hiện càng gần nhau. Khi trục quay chậm, khoảng cách thời gian giữa các xung dài hơn.

Giai đoạn 5: Tần số xung được chuyển thành tốc độ quay

Sau khi nhận tín hiệu từ Cảm biến tốc độ thấp JAQUET, bộ điều khiển tính tốc độ dựa trên tần số xung.

Công thức cơ bản:

RPM = 60 × f / Z

Trong đó:

RPM là tốc độ quay của trục.

f là tần số tín hiệu đầu ra tính bằng Hz.

Z là số răng của bánh răng hoặc pole wheel.

Ví dụ, bánh răng có 60 răng. Nếu cảm biến tạo tín hiệu 10 Hz thì:

RPM = 60 × 10 / 60 = 10 vòng/phút.

Như vậy, cảm biến không trực tiếp xuất giá trị RPM mà tạo chuỗi xung. Bộ điều khiển sẽ dùng số lượng xung và số răng của bánh để tính tốc độ.

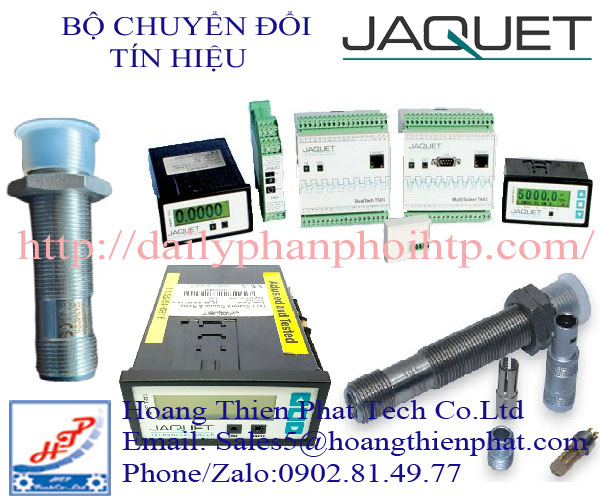

Bộ chuyển đổi tín hiệu JAQUET

Trong hệ thống giám sát máy quay, cảm biến chỉ là điểm bắt đầu.

Tín hiệu thu được từ bánh răng, trục quay hoặc pole wheel thường chưa thể đưa thẳng vào mọi loại PLC, DCS hay hệ thống cảnh báo.

Đây là lúc Bộ chuyển đổi tín hiệu JAQUET đóng vai trò trung gian giữa cảm biến và bộ điều khiển.

Thiết bị giúp tiếp nhận tín hiệu tốc độ, xử lý dữ liệu và chuyển đổi thành dạng tín hiệu phù hợp với hệ thống phía sau.

Tùy cấu hình, tín hiệu có thể được sử dụng để tính RPM, theo dõi tần số, phát cảnh báo hoặc phục vụ logic điều khiển.

Môi trường nhà máy có rất nhiều nguồn gây nhiễu.

Motor công suất lớn, biến tần và contactor đều có thể ảnh hưởng đến tín hiệu sensor.

Tín hiệu tốc độ thường có mức điện áp nhỏ hơn nhiều so với nguồn động lực.

Vì vậy, Bộ chuyển đổi tín hiệu JAQUET giúp giảm ảnh hưởng của nhiễu và chống nhiễu rất quan trọng.

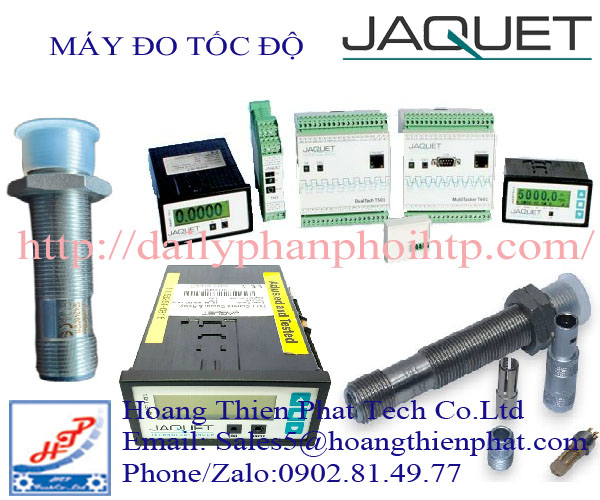

Máy đo tốc độ JAQUET

Máy đo tốc độ JAQUET thường được tích hợp cố định vào hệ thống. Thiết bị nhận tín hiệu liên tục trong suốt quá trình máy vận hành.

Sự khác biệt này làm thay đổi hoàn toàn vai trò của thiết bị.

Máy đo JAQUET có thể nằm trong tủ điều khiển. Một số hệ thống sử dụng thiết bị để tạo cảnh báo theo giá trị tốc độ.

Máy đo tốc độ được phát triển cho các hệ thống cần theo dõi tốc độ quay ổn định và liên tục.

Thiết bị thường làm việc cùng cảm biến tốc độ JAQUET trên động cơ, turbine, compressor, gearbox và máy phát điện.

Khác với đồng hồ đo RPM thông thường, thiết bị JAQUET hướng mạnh tới môi trường công nghiệp. Tín hiệu đầu vào có thể đến từ cảm biến tốc độ gắn trực tiếp trên trục hoặc bánh răng.

Từ tín hiệu này, máy đo tốc độ JAQUET xử lý tần số và chuyển thành giá trị tốc độ. Người vận hành nhờ đó dễ dàng theo dõi trạng thái của thiết bị quay.

Trong nhiều hệ thống, giá trị tốc độ còn được sử dụng cho cảnh báo hoặc điều khiển. Vì vậy, máy đo JAQUET không chỉ mang chức năng hiển thị RPM.

Các model được dùng phổ biến tại JAQUET chính Hãng:

Dòng sản phẩm	Model	Ứng dụng cụ thể
Cảm biến tốc độ cao	DSH 1840.01 SHV	Đo tốc độ turbine, compressor, turbocharger, trục quay tốc độ cao
Cảm biến tốc độ cao	DSH 1840.01 S1HV	Giám sát tốc độ rotor, máy nén và máy quay tốc độ lớn
Cảm biến tốc độ cao	DSH 1840.05 SHV	Đo tốc độ shaft, pole wheel bằng nhôm hoặc thép
Cảm biến tốc độ thấp	DSD xx10.01	Băng tải, gearbox, motor, trục quay chậm
Cảm biến tốc độ thấp	DSD xx10.02	Low-speed monitoring, zero-speed detection
Cảm biến tốc độ thấp	DSD 1205.22 SHV	Theo dõi chuyển động chậm trong máy công nghiệp
Bộ chuyển đổi tín hiệu	T401.00	Chuyển tín hiệu tốc độ thành tín hiệu analog cho PLC/DCS
Bộ chuyển đổi tín hiệu	T402.00	Chuyển tín hiệu tốc độ sang điện áp
Bộ chuyển đổi tín hiệu	T401.03	Máy có sensor cần nguồn 5 V
Máy đo tốc độ	T411.00	Hiển thị RPM + 4–20 mA
Máy đo tốc độ	T411.03	Hiển thị tốc độ, sensor supply 5 V
Máy đo tốc độ	T412.00	Hiển thị RPM + 0/2–10
