Đầu kẹp mũi khoan Rohm
RÖHM là một trong những thương hiệu hàng đầu của Đức trong lĩnh vực công nghệ kẹp chặt (Clamping Technology) với lịch sử phát triển từ năm 1909.
Hãng nổi tiếng trên toàn cầu nhờ các giải pháp mâm cặp, đầu kẹp mũi khoan, ê tô, collet chuck, hệ thống gá kẹp, xy lanh thủy lực – khí nén
và thiết bị tự động hóa phục vụ gia công CNC có độ chính xác cao.
Rohm Việt Nam cung cấp những sản phẩm được sử dụng rộng rãi trong ngành cơ khí chế tạo, ô tô, hàng không, năng lượng, y tế, quốc phòng và sản xuất tự động.
RÖHM sở hữu hơn 7.000 sản phẩm tiêu chuẩn cùng nhiều giải pháp thiết kế theo yêu cầu khách hàng.
Điểm nổi bật của RÖHM là khả năng kết hợp giữa độ chính xác cơ khí, độ bền cao và công nghệ điều khiển lực kẹp thông minh.
Ngoài các sản phẩm tiêu chuẩn, hãng còn thiết kế giải pháp chuyên biệt cho từng dây chuyền sản xuất
Các sản phẩm của Rohm cung cấp:

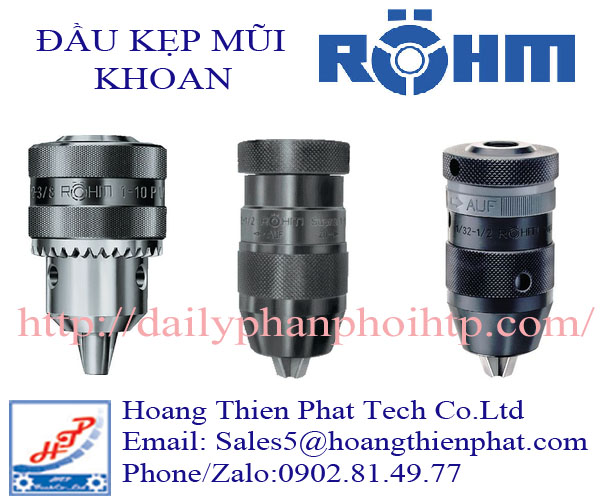

Đầu kẹp mũi khoan Rohm
Trong ngành cơ khí chính xác, đầu kẹp mũi khoan RÖHM luôn được xem là tiêu chuẩn chất lượng hàng đầu nhờ khả năng kẹp chắc, độ đồng tâm cực cao và tuổi thọ vượt trội.
Được sản xuất tại Đức theo các tiêu chuẩn khắt khe
Đầu kẹp mũi khoan RÖHM được sử dụng rộng rãi trên máy khoan bàn, máy tiện, máy phay CNC, trung tâm gia công và các dây chuyền sản xuất tự động.
Nếu doanh nghiệp đang tìm kiếm một giải pháp giúp giảm rung, hạn chế trượt mũi khoan và nâng cao độ chính xác gia công
Đầu kẹp mũi khoan RÖHM là lựa chọn được nhiều nhà máy trên thế giới tin dùng.
Đầu kẹp mũi khoan RÖHM là một trong những dòng thiết bị kẹp dụng cụ cắt nổi tiếng của Đức
Được ứng dụng rộng rãi trên máy khoan bàn, máy khoan từ, máy tiện, trung tâm gia công CNC và nhiều hệ thống sản xuất tự động.
Nhờ thiết kế cơ khí chính xác cùng vật liệu chất lượng cao, đầu kẹp mũi khoan RÖHM mang đến khả năng giữ mũi khoan chắc chắn
Giảm độ đảo và kéo dài tuổi thọ của cả dụng cụ lẫn máy móc.
Cấu tạo của đầu kẹp mũi khoan RÖHM gồm những gì?
Mặc dù có nhiều dòng sản phẩm như SUPRA, SPIRO, PRIMA hay EXTRA, nhưng hầu hết đầu kẹp mũi khoan RÖHM đều được cấu thành từ các bộ phận chính sau.
Thân đầu kẹp (Chuck Body)
Thân đầu kẹp là bộ phận chịu toàn bộ tải trọng trong quá trình khoan và gia công.
RÖHM sử dụng thép hợp kim cường lực được tôi cứng và mài chính xác nhằm tăng khả năng chịu va đập, chống biến dạng và duy trì độ đồng tâm trong thời gian dài.
Bề mặt ngoài thường được xử lý chống ăn mòn bằng công nghệ oxy hóa đen hoặc phủ lớp bảo vệ đặc biệt.
Đây cũng là bộ phận kết nối trực tiếp với trục chính của máy khoan hoặc máy CNC thông qua côn Morse, côn Jacobs hoặc ren tiêu chuẩn.
Ba chấu kẹp (Jaws)
Ba chấu kẹp là bộ phận tiếp xúc trực tiếp với mũi khoan.
Các chấu được gia công bằng thép hợp kim có độ cứng cao và được mài chính xác để đảm bảo lực kẹp đồng đều trên toàn bộ chu vi của mũi khoan.
Đặc điểm nổi bật của chấu kẹp RÖHM là:
Độ đồng tâm rất cao.
Chống trượt khi khoan tải nặng.
Hạn chế làm biến dạng chuôi mũi khoan.
Kẹp chắc cả mũi khoan nhỏ lẫn đường kính lớn.
Ba chấu sẽ di chuyển đồng thời theo phương hướng tâm, đảm bảo mũi khoan luôn nằm chính giữa trục quay.
Ống dẫn hướng chấu (Guide Sleeve)
Đây là bộ phận giúp ba chấu di chuyển đồng bộ.
Các rãnh dẫn hướng được gia công cực kỳ chính xác để giảm ma sát và đảm bảo các chấu luôn đóng mở cùng tốc độ.
Nhờ thiết kế này, đầu kẹp mũi khoan RÖHM luôn đạt độ chính xác cao ngay cả sau hàng triệu chu kỳ làm việc.
Vòng siết ngoài (Outer Sleeve)
Đối với đầu kẹp không chìa khóa (Keyless Drill Chuck), vòng siết ngoài là nơi người vận hành dùng tay để đóng hoặc mở đầu kẹp.
RÖHM thiết kế bề mặt vòng siết dạng nhám hoặc có vân chống trượt giúp thao tác nhanh ngay cả khi người dùng đeo găng tay hoặc làm việc trong môi trường có dầu.
Một số dòng như SPIRO hay EXTRA50 còn tích hợp cơ cấu khóa tự động giúp lực kẹp tăng lên khi tốc độ quay lớn.
Vòng điều chỉnh lực kẹp (Lock Ring)
Bộ phận này có nhiệm vụ tạo và duy trì lực siết.
Trong quá trình vận hành, vòng khóa giúp ngăn hiện tượng đầu kẹp tự nới lỏng khi máy hoạt động ở tốc độ cao hoặc chịu tải lớn.
Đây là một trong những điểm khác biệt quan trọng giữa đầu kẹp RÖHM và các sản phẩm giá rẻ trên thị trường.
Cơ cấu ren truyền động (Thread Mechanism)
Cơ cấu ren nằm bên trong đầu kẹp.
Khi người dùng xoay vòng siết, hệ thống ren sẽ chuyển chuyển động quay thành chuyển động tịnh tiến của ba chấu kẹp.
RÖHM sử dụng ren có bước chính xác cao giúp:
Đóng mở nhẹ nhàng.
Phân bố lực đều.
Giảm mài mòn.
Tăng tuổi thọ.
Vòng bi chịu lực (Bearing System)
Ở các dòng đầu kẹp cao cấp, RÖHM trang bị hệ thống vòng bi nhằm giảm ma sát trong quá trình siết và nhả.
Lợi ích của vòng bi gồm:
Thao tác nhẹ hơn.
Lực kẹp lớn hơn.
Giảm hao mòn cơ khí.
Tăng độ bền đầu kẹp.
Hệ thống khóa tự động (Self-Locking Mechanism)
Đây là công nghệ độc quyền xuất hiện trên nhiều dòng đầu kẹp mũi khoan RÖHM.
Khi tốc độ quay tăng, lực cắt sinh ra sẽ làm cơ cấu khóa tự siết chặt hơn thay vì bị lỏng ra.
Nhờ đó:
Không cần siết lại nhiều lần.
Giảm hiện tượng trượt mũi khoan.
Gia tăng độ an toàn.
Nâng cao chất lượng gia công.
Chuẩn kết nối (Mounting Interface)
Đầu kẹp RÖHM hỗ trợ nhiều kiểu lắp khác nhau như:
Côn Morse (MT)
Côn Jacobs (JT)
Ren UNF
Ren Metric
Chuôi tích hợp HSK
Chuôi SK
Chuôi BT
Chuôi CAT
Điều này giúp người dùng dễ dàng lắp đặt trên nhiều loại máy khoan và trung tâm gia công CNC.
Vật liệu chế tạo đầu kẹp mũi khoan RÖHM
Một yếu tố tạo nên chất lượng vượt trội của đầu kẹp mũi khoan RÖHM là vật liệu chế tạo.
Các chi tiết chính đều được sản xuất từ thép hợp kim cao cấp.
Trải qua quy trình nhiệt luyện và mài chính xác nhằm đạt độ cứng cao, khả năng chống mài mòn tốt và duy trì độ chính xác lâu dài.
Một số dòng chuyên dụng còn được phủ lớp chống gỉ hoặc xử lý bề mặt đặc biệt để tăng khả năng làm việc trong môi trường khắc nghiệt.
Xi lanh thủy lực Rohm
Trong các hệ thống máy tiện CNC hiện đại, xi lanh thủy lực RÖHM là thiết bị không thể thiếu để điều khiển mâm cặp đóng mở chính xác và tạo lực kẹp ổn định cho phôi gia công.
Được phát triển bởi RÖHM GmbH (Đức) – thương hiệu hơn 100 năm kinh nghiệm trong lĩnh vực công nghệ kẹp chặt – dòng xy lanh thủy lực của hãng
Nổi bật nhờ khả năng truyền lực mạnh, vận hành bền bỉ và đáp ứng yêu cầu gia công tốc độ cao.
Với thiết kế tối ưu cho các trung tâm gia công CNC, xi lanh thủy lực RÖHM giúp giảm thời gian gá đặt.
Tăng độ an toàn và đảm bảo chất lượng sản phẩm đồng đều trong các dây chuyền sản xuất tự động.
Xi lanh khí nén Rohm
Trong ngành gia công cơ khí hiện đại, xi lanh khí nén RÖHM đóng vai trò quan trọng trong việc điều khiển mâm cặp, hệ thống kẹp chặt và các cơ cấu truyền động tự động.
Với hơn một thế kỷ kinh nghiệm trong lĩnh vực công nghệ kẹp
RÖHM đã phát triển nhiều dòng xy lanh khí nén RÖHM có độ chính xác cao, tốc độ đáp ứng nhanh và khả năng hoạt động ổn định trong môi trường sản xuất liên tục.
Xi lanh khí nén RÖHM được ứng dụng rộng rãi trên máy tiện CNC, robot công nghiệp, hệ thống gá kẹp tự động và các dây chuyền sản xuất yêu cầu độ tin cậy cao.
Xi lanh quay Rohm
Trong lĩnh vực gia công cơ khí chính xác, xi lanh quay RÖHM là thiết bị truyền động quan trọng
Giúp điều khiển mâm cặp CNC với độ chính xác cao, lực kẹp ổn định và khả năng vận hành ở tốc độ lớn.
Được sản xuất theo tiêu chuẩn chất lượng Đức, xi lanh quay RÖHM được sử dụng rộng rãi trong các trung tâm gia công, máy tiện CNC và dây chuyền sản xuất tự động yêu cầu độ tin cậy cao.
Với thiết kế nhỏ gọn, khả năng truyền áp suất liên tục trong khi trục chính quay và tuổi thọ vượt trội
Xi lanh quay RÖHM là lựa chọn lý tưởng cho các doanh nghiệp muốn nâng cao năng suất và chất lượng gia công.
Các model được dùng phổ biến tại Rohm chính Hãng:
|
Dòng sản phẩm |
Model |
|---|---|
|
Đầu kẹp mũi khoan |
SUPRA-I |
|
Đầu kẹp mũi khoan |
SUPRA-SK |
|
Đầu kẹp mũi khoan |
SUPRA-L |
|
Đầu kẹp mũi khoan |
SPIRO-I |
|
Xi lanh thủy lực |
HZ Series |
|
Xi lanh thủy lực |
HZL Series |
|
Xi lanh thủy lực |
HZS Series |
|
Xi lanh thủy lực |
HZF Series |
|
Xi lanh thủy lực |
HZN Series |
|
Xi lanh thủy lực |
HZM Series |
|
Xi lanh khí nén |
PZ Series |
|
Xi lanh khí nén |
PZS Series |
|
Xi lanh khí nén |
PZH Series |
|
Xi lanh khí nén |
PZF Series |
|
Xi lanh khí nén |
PZN Serie |
|
Xi lanh quay |
RZ Series |
|
Xi lanh quay |
RZH Series |
|
Xi lanh quay |
RZS Series |
|
Xi lanh quay |
RZF Series |
|
Xi lanh quay |
RZN Series |
